Una delle caratteristiche principali e più importanti di Workeeng è la flessibilità e varietà di User Experience che possono essere implementate, per meglio incontrare le esigenze operative ed economiche del cliente.
In funzione della UX desiderata e dei requisiti di design, è possible comporre l’allestimento hardware degli asset.
¶ Policy hardware
Vengono indicati dei dispositivi hardware il cui funzionamento è stato certificato dal team Workeeng.
La fornitura dell’hardware, così come la configurazione ed installazione, è a carico del partner di system integration.
Rimane ovviamente la disponibilità di fabbricadigitale alla fornitura di particolari componenti (indicate di seguito con apposito tag Fornitura FD) in caso di necessità.
L’integrazione con dispositivi non presenti in questo elenco deve essere sottoposta al team Workeeng per analisi di fattibilità ed eventuali costi.
In linea generale, la policy è di apertura verso sistemi terzi, a patto che questi offrano interfacce (SDK) strutturate e gestite.
¶ Architettura
L’architettura Workeeng prevede che, qualora vi sia un dispositivo di campo “attivo”, sia necessario installare onpremise una componente software denominata Control Box per ogni asset.
La control box è un software che può essere implementato in diverse modalità a seconda delle esigenze del cliente:
¶ Virtuale
- Ogni istanza viene installata su un server virtuale (o predisposto ad hoc) del cliente tramite tecnologia container
¶ Fisica
- Ogni istanza viene installata su un server fisico che ospita le istanze della control box (1 a molti) e che si trova in LAN con I dispositivi; in funzione della Potenza del server sarà possibile ospitare un numero N di istanze
- Ogni istanza viene installata su un dispositivo fisico (NUC) che ospita le istanze della control box (1 a molti) sino ad un massimo di 12 (i7, 16GB RAM)
- Ogni istanza viene installata su un dispositivo fisico (Pi3) che ospita una singola istanza della control box (1 a 1).
¶ Control Box
¶ 1. Virtuale – Server del cliente
La control box è un server fisico o virtuale messo a disposizione dal cliente dove le Control Box sono implementate tramite tecnologie container.
¶ Requisiti SW
- Host OS: Linux Centos 7
- Docker
¶ Risorse
- Avg 1 GB RAM / control box
¶ Requisiti Networking
- Protocol
TLS v1.2, hostnameservices.workhera.com, porta443 - Protocol
HTTPS, hostnamecloud.xuniplay.com, porta443 - Protocol
HTTPS, hostname Calendar onprem/online, porta443
¶ 2. Virtuale – Server dedicato
La control box è un server fisico o virtuale messo a disposizione dal cliente dove le Control Box sono implementate tramite tecnologie container.
¶ Requisiti SW
- Host OS: Linux Centos 7
- Docker
¶ Risorse
- Avg 1 GB RAM / control box
¶ Requisiti Networking
- Protocol
TLS v1.2, hostnameservices.workhera.com, porta443 - Protocol
HTTPS, hostname Calendar onprem/online, porta443
¶ 3. Fisico – NUC
La control box è un server fisico o virtuale messo a disposizione dal cliente dove le Control Box sono implementate tramite tecnologie container.
¶ Requisiti SW
- Ref. Requisiti Digital Signage
¶ Requisiti Networking
- Protocol
TLS v1.2, hostnameservices.workhera.com, porta443 - Protocol
HTTPS, hostnamecloud.xuniplay.com, porta443 - Protocol
HTTPS, hostname Calendar onprem/online, porta443
¶ 4. Fisico – Raspberry Pi4
La control box è un server fisico o virtuale messo a disposizione dal cliente dove le Control Box sono implementate tramite tecnologie container.
¶ Requisiti Networking
- Protocol
TLS v1.2, hostnameservices.workhera.com, porta443 - Protocol
HTTPS, hostnamecloud.xuniplay.com, porta443 - Protocol
HTTPS, hostname Calendar onprem/online, porta443
¶ Desk
Sono possibili le seguenti UX:
¶ 1. Check-In tramite TAP
Viene efettuato premendo un pulsante all'interno della mobile app.
Nessun hardware previsto.

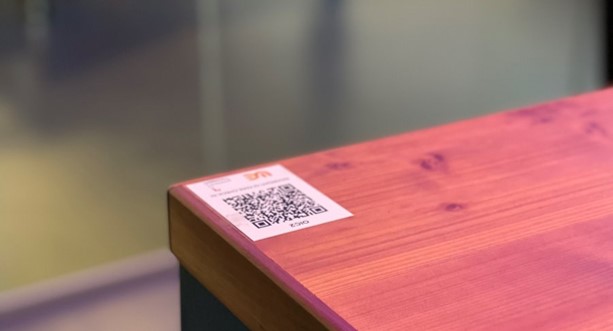

¶ 2. Check-In tramite QRcode
Avviene inquadrando un codice QRCode all'interno della mobile app:
- 1 decalcomania QRCode per ogni desk.
- L’immagine decalcomania può essere stampata in autonomia dal cliente o dal partner (i qrcode sono generati da Workeeng).
- Il QRCode deve rispettare I colori/contrasti standard per garantire la lettura del QRCode da parte degli smartphone e può avere le domensioni desiderate.
Fornitura FD La fornitura di una decalcomania QRCode, a colori e laminate, dimensioni 5cmx5cm comprensive di predisposizione grafica.
¶ 3. Check-In automatico
Avviene grazie al monitoraggio dell’occupazione: 1 sensore per ogni desk + N gateway zigbee (con N in funzione del numero e della dislocazione dei desk)
- Sensore di occupazione: https://www.philips-hue.com/it-it/p/hue-sensore-di-movimento/8719514342125
FornituraFDTappo di modifica angolo di visione del sensore sopracitato per ottimizzazione monitoraggio, stampato in 3D (restringimento del campo)- Gateway zigbee: https://www.philips-hue.com/it-it/p/hue-bridge/8719514342620
- Per la dislocazione dei gateway si veda la slide dedicata
¶ 4. (In roadmap) Etichetta smart:
1 Smart label in e-paper + N gateway (con N in funzione del numero e della dislocazione dei desk)
Non ancora disponibile.
¶ Meet
Sono possibili le seguenti UX:
¶ 1. Check-In tramite TAP
Viene efettuato premendo un pulsante all'interno della mobile app.
Nessun hardware previsto.
¶ 2. Check-In tramite QRcode
Avviene inquadrando un codice QRCode all'interno della mobile app:
- 1 decalcomania QRCode per ogni sala meeting.
- L’immagine decalcomania può essere stampata in autonomia dal cliente o dal partner (i qrcode sono generati da Workeeng).
- Il QRCode deve rispettare I colori/contrasti standard per garantire la lettura del QRCode da parte degli smartphone e può avere le domensioni desiderate.
Fornitura FD La fornitura di una decalcomania QRCode, a colori e laminate, dimensioni 5cmx5cm comprensive di predisposizione grafica.

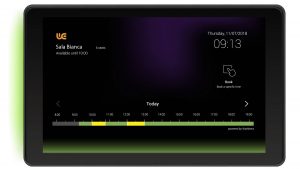

¶ 3. Door Display
Display fuori porta ha le seguenti caratteristiche:
¶ Modello
- Philips T-Line Education 10BDL4151T/00
- Specifiche: https://www.philips.it/p-p/10BDL4151T_00/signage-solutions-display-multi-touch
¶ Requisiti per l’installazione
- Ethernet PoE
¶ Installazione
- L’installazione può avvenire o tramite attacco vesa o con adesivi appositi per l'installazione presso vetrate.
- Il display prevede una attività di preinstallazione e test del software Workeeng.
¶ Immagini
¶ 4. Check-In automatico
Avviene grazie al monitoraggio dell’occupazione: 2 sensori min. per ogni sala + N gateway zigbee (con N in funzione del numero e della dislocazione dei sensori, ostacoli, ect).
- Sensore di occupazione: https://www.philips-hue.com/it-it/p/hue-sensore-di-movimento/8719514342125
- Si consigliano 2+ sensori per ogni sala; per ottimizzazione si consigliano anche sensori da apporre sotto al tavolo riunione oltre a quelli ambientali
- Gateway zigbee: https://www.philips-hue.com/it-it/p/hue-bridge/8719514342620
- Per la dislocazione dei gateway si veda la slide dedicata.
¶ 5. Luci di cortesia interne
Le luci di cortesia sono dispositivi di illuminazione compatibili con Philips Hue (di cui viene utilizzato il gateway) comandate in wireless tramite protocollo domotico Zigbee.
¶ Specifiche e modelli
- Internamente sono normalmente utilizzate lampade che illuminano di riflesso per maggiore discrezione.
- Gamma di luci ed illumunazione Philips Hue: https://www.philips-hue.com/it-it/explore-hue/propositions/personal-mood-lighting
- Gateway zigbee: https://www.philips-hue.com/it-it/p/hue-bridge/8719514342620
- Per la dislocazione dei gateway si veda la slide dedicata.

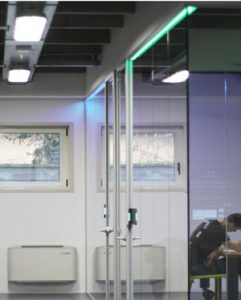

¶ 5. Luci di cortesia esterne
Fornitura FD La soluzione, ingegnerizzata con un partner specializzato in elettrotecnica ed installazioni di alta qualità, si basa sul dispositivo Philips Hue ledstrip, di cui viene utilizzata la componente di ricevitore, e
viene poi riconnessa ad una strip di alta qualità per una maggiore resa.
¶ Soluzioni
- Soluzioni ledstrip con profilo ad incasso (sino a 5 metri)
- Soluzioni ledstrip con profile ad appoggio (sino a 5 metri)
- Gateway zigbee: https://www.philips-hue.com/it-it/p/hue-bridge/8719514342620
- Per la dislocazione dei gateway si veda la slide dedicata.
¶ Immagini

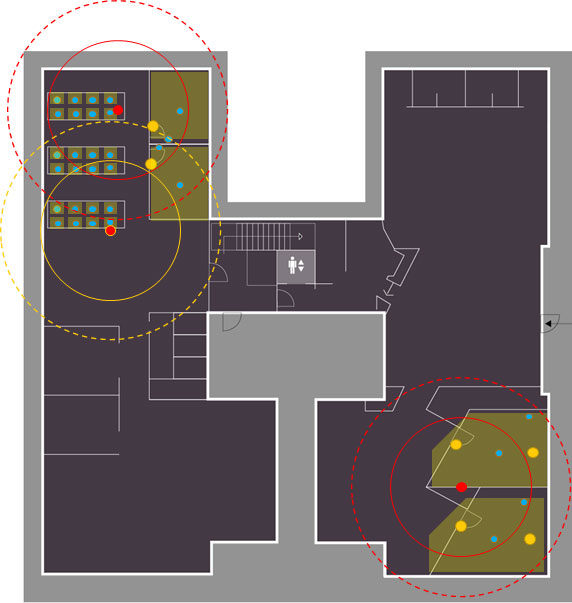

¶ Posizionamento gateway / dispositivi zigbee
La copertura wireless del gateway è paragonabile a quella di un normale hotspot o wifi domestico.
Sebbene influenzato da fattori strutturali e materiali, da verificare in fase esecutiva, si consideri una area di copertura con diametro di 7/8 mt.
In caso di open space e mancanza di interferenze la copertura arriva a distanze maggiori (diametro 10mt+).
¶ Welcome: Smart Reception / Smart Hospitality
In ogni scenario è possible prevedere l’allestimento con dispositivi smart la reception.
In funzione delle dimensioni e del flusso per ogni reception è possible avere 1 o più tablet ed 1 o più stampanti.
¶ Tablet
- Riferimento: https://www.apple.com/it/ipad/
- Sistema Operativo: iOS 13.x o superiore
- A cura del system integrator la modalità di installazione: libero, su supporto, in un chiosco.
¶ Stampante
- Modello: BOCA LEMUR X (https://tls-bocasystems.com/en/788/lemur-x/)
- Tipologia: Stampa termica bianco e nero
- Dimensions: 10,2H X 11,1W X 12,6L cm (4H X 4,37W X 4,96L inches)
- Weight: 1 kg (2,2 lbs) excl. power supply
- CARTA BADGE ESCLUSA
- Possibilità di utilizzare badge prestampati e fustellati
- Possibilità a progetto di certificare alter stampanti, formati diversi,
¶ Digital Signage
Per ogni touchpoint di Digital Signage va previsto un player (hardware) su cui deve essere installato il software di Digital Signage XuniPlay (integrato in Workeeng).
=======
¶ Door Display
¶ Elenco delle procedure relative ai display fuori sala
Una delle caratteristiche principali e più importanti di Workeeng è la flessibilità e varietà di User
Experience che possono essere implementate, per meglio incontrare le esigenze operative ed economiche del cliente.
In funzione della UX desiderata e dei requisiti di design, è possible comporre l’allestimento hardware degli asset.
